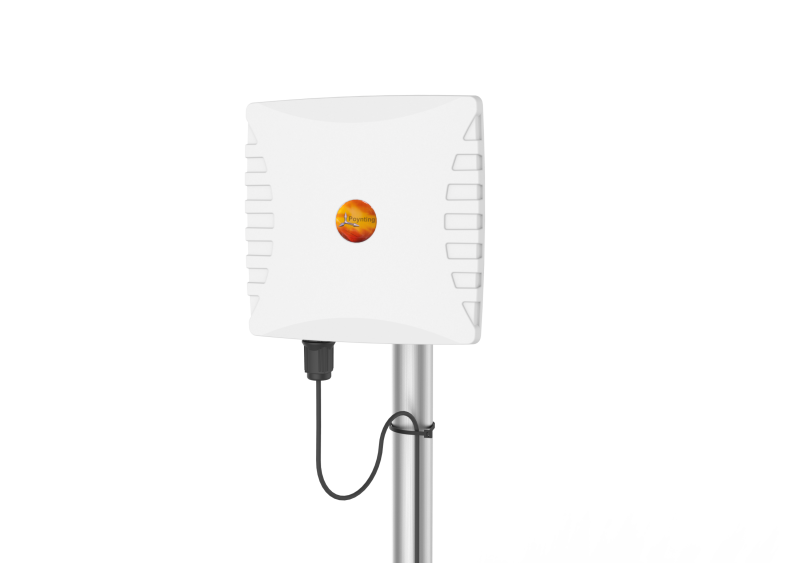

WLAN-60 Poynting

WLAN-60 är en dual-band Wi‑Fi-antenna utvecklad av Poynting Antennas. Den utgör en linjär högvinstantenn som integrerar båda frekvensbanden i ett enda hölje, vilket gör det möjligt att ansluta till vilken Wi‑Fi-accesspunkt som helst – oavsett om den bygger på äldre teknik eller den senaste dual‑bandstandarden. Genom att hantera kanalsaturering på ett effektivt sätt kan antennen leverera optimal prestanda och stor flexibilitet, vilket gör den särskilt lämpad för punkt‑till‑punkt‑länkar i miljöer med högt RF‑brus och tät störningsbild.

Antennen arbetar i de två Wi‑Fi‑banden, 2,4 GHz respektive 5 GHz, och utnyttjar därmed det tillgängliga radiospektrumet på ett utmärkt sätt. Med en maximal vinst på 9 dBi i 2,4 GHz‑bandet och 15 dBi i 5 GHz‑bandet, säkerställer den robusta och tillförlitliga anslutningar. Dessutom omfattar den även 3,5 GHz CBRS‑bandet – en frekvens som kommer att spela en viktig roll för framtida 5G‑teknologier – med en toppvinst på 9,5 dBi.

Höljet är tillverkat av ABS, en högslagsäker plast som även är motståndskraftig mot syror och andra kemikalier som kan förekomma i industriella miljöer. Antennens design möjliggör att den kan öppnas från sidan där en SMA-hona är placerad, vilket underlättar kabeldragning genom en bypass-släpp. Detta eliminerar behovet av att koppla samman antennkablar med förlängningskablar, vilket i sin tur reducerar förluster i anslutningarna och undanröjer kravet på extra tejpning och vattentätning vid utomhusinstallationer.

Specifikationer

• Frekvensband:
  • 2400 – 2500 MHz
  • 3300 – 3800 MHz
  • 5000 – 6000 MHz
• Maximal förstärkning:
  • 9 dBi @ 2400 – 2500 MHz
  • 9.5 dBi @ 3300 – 3800 MHz
  • 15 dBi @ 5000 – 6000 MHz
• VSWR: < 2:1
• Matningseffekt: 10 W
• Ingångsimpedans: 50 Ohm (nominell)
• Polarisering: Linjär vertikal
• Koaxialkabelförlust: N/A
• DC-kortslutning: Ja
• Produktmått: 240 mm x 240 mm x 60 mm
• Vikt: 0.76 kg
• Radommaterial: ABS (Halogenfri)
• Radomfärg: Pantone – Cool Gray (1C)

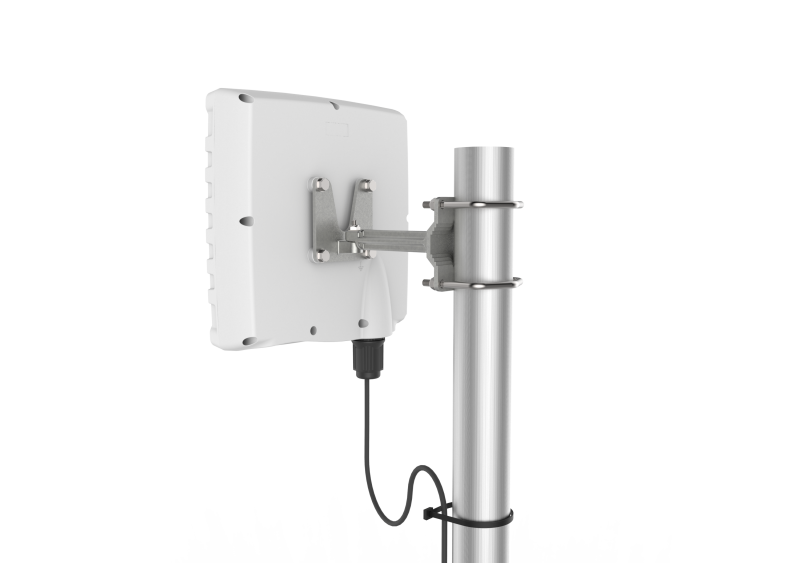

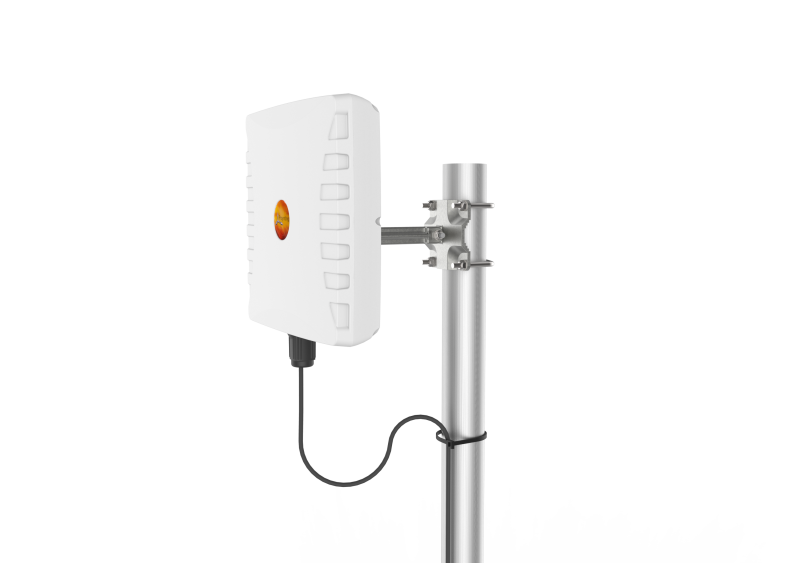

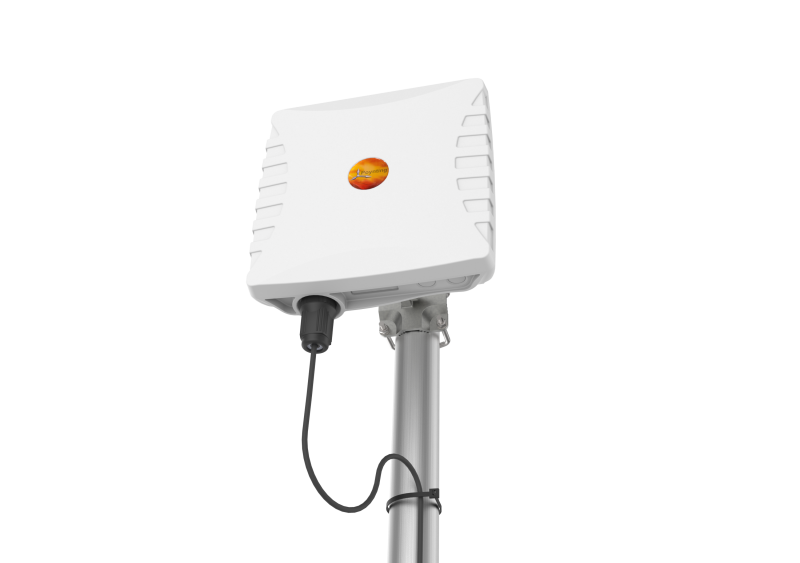

• Monteringsalternativ: Vägg- och stolpmontering
• Antennens vindöverlevnad: ≤160 km/h
• Temperaturintervall (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP 65
• Saltsprej: MIL-STD 810G/ASTM B117
• Driftrelativ luftfuktighet: Upp till 98%
• Förvaringsluftfuktighet: 5% till 95% - icke-kondenserande
• Förvaringstemperatur: -40°C till +80°C
• Kapslingsflammabilitetsklassning: UL 94-HB
• Slagtålighet: IK 08
• Produktsäkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-WLAN-0060-V1
• Monteringsfäste: Gjuten aluminiumsvängbar fäste
• Kartong

För mer information - Se Datablad
