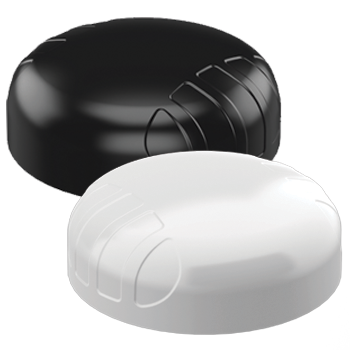

PUCK-12 Poynting

Den nya PUCK-serien från Poynting erbjuder en kompakt antenn med låg profil, designad för användning inom IoT/M2M, smarta mätare, smarta tjänster, transport, marina miljöer samt jordbruks- och lantbrukssektorer. PUCK-12-modellen utgör ett 2-i-1 antennsystem i ett enda hölje, med inbyggda 2x2 MIMO Wi‑Fi-antenner (dualband 2,4 GHz & 5 GHz). Antennen har två separata dubbelbands Wi‑Fi-enheter som möjliggör samtidig drift på både 2,4 GHz och 5 GHz, med stöd för både 802.11n och 802.11ac/ax via 2x2 MIMO-teknik.

Genom en noggrant genomtänkt design som fokuserar på hög prestanda överträffar PUCK-12 många konkurrenter. Strålningsmönstren hos samtliga sändarelement levererar en optimal balans mellan omnidirektionell täckning, mönsterdiversitet och effektiv signalutbredning på önskad höjd – en egenskap som ofta förbises i mindre antenner. Trots sin kompakta storlek erbjuder denna antenn exceptionell prestanda, särskilt i de högre frekvensbanden där hög Wi‑Fi-genomströmning och stabil anslutning är avgörande.

Specifikationer

• Frekvensband:
  • 2400 – 2500 MHz
  • 5000 – 7200 MHz
• Maximal förstärkning (Port 1 & 2):
  • 5 dBi @ 2400 – 2500 MHz
  • 7.5 dBi @ 5000 – 7200 MHz
• VSWR (Port 1 & 2): ≤2.5:1 (över 95 % av banden)
• Matningseffekt: 10 W
• Ingångsimpedans: 50 Ohm (nominell)
• Polarisering: Linjär vertikal
• Koaxialkabelförlust:
  • 0.91 dB/m @ 2400 MHz
  • 1.65 dB/m @ 5800 MHz
• DC-kortslutning: Ja
• Produktmått: Ø99.3 mm x 36 mm
• Vikt: 0.376 kg
• Monteringsalternativ:

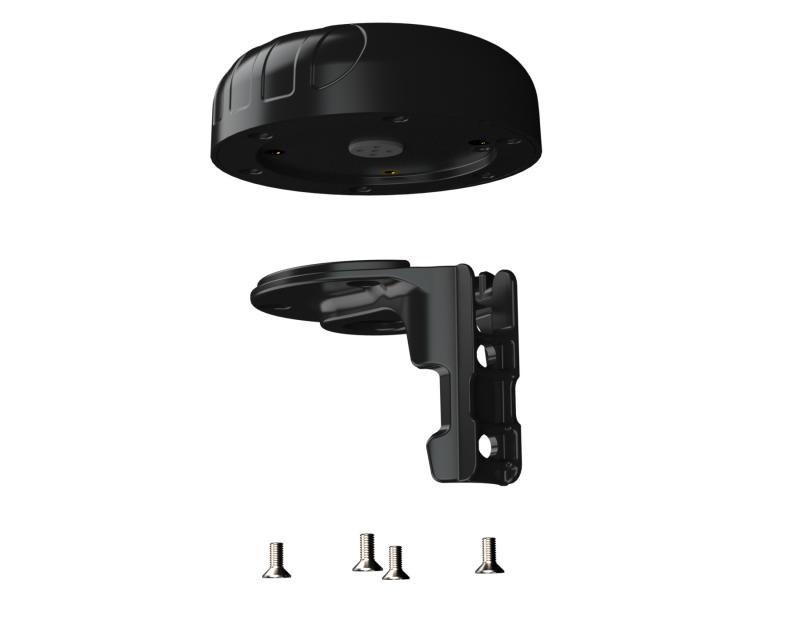

  • Ø20 gängad spigot, stolp-, vägg-, yta- och magnetmontering
• Vindöverlevnad: <220 km/h
• Temperaturintervall (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP69K
• Saltsprej: MIL-STD 810G/ASTM B117
• Driftrelativ luftfuktighet: Upp till 98%
• Förvaringsluftfuktighet: 5% till 95% - icke-kondenserande
• Förvaringstemperatur: -40°C till +80°C
• Kapslingsflammabilitetsklassning: UL 94-HB
• Slagtålighet: IK 10
• Produktsäkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-PUCK-0012-V1-01

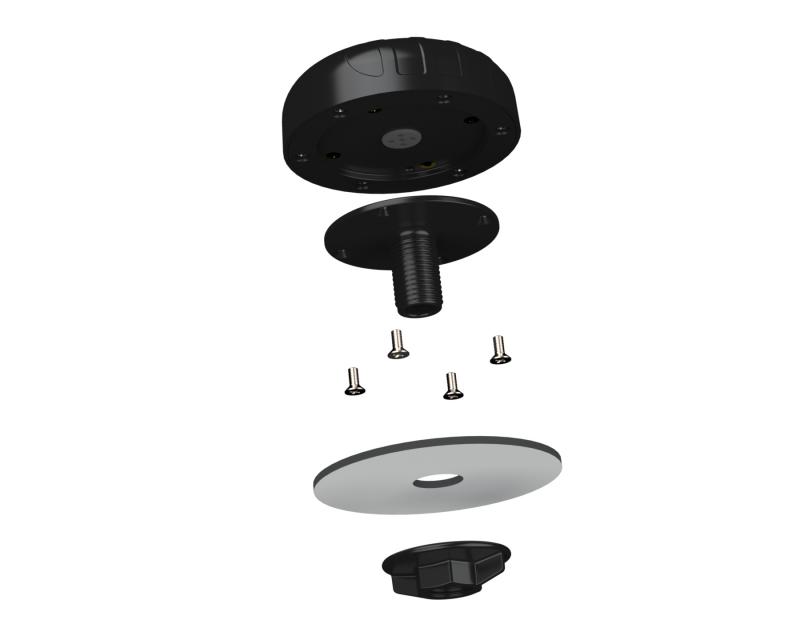

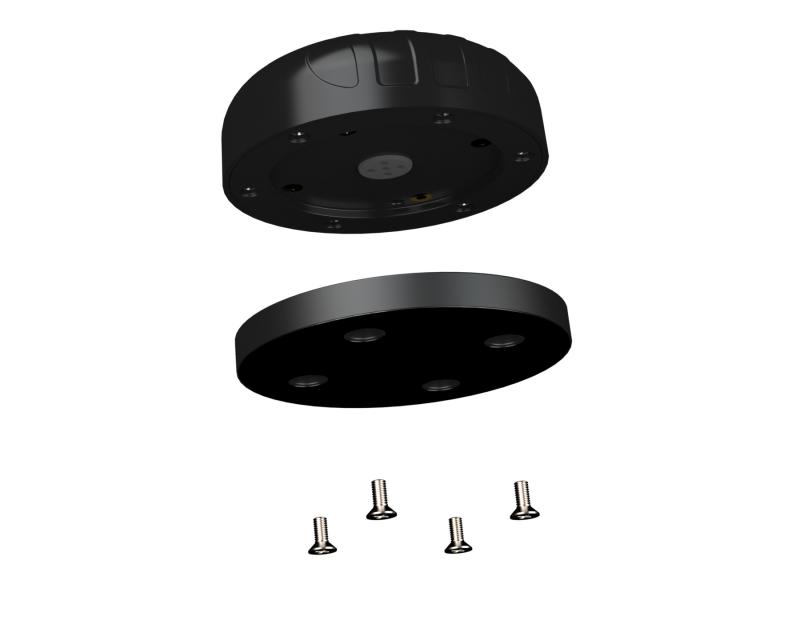

• Monteringsfäste: Ø20 gängade spigotar (för upp till 60 mm klämtjocklek), självhäftande ytfäste samt magnetiskt fäste
• Adapter: 2x RP-SMA (hane) till SMA (hona)
• Kartong

För mer information - Se Datablad
